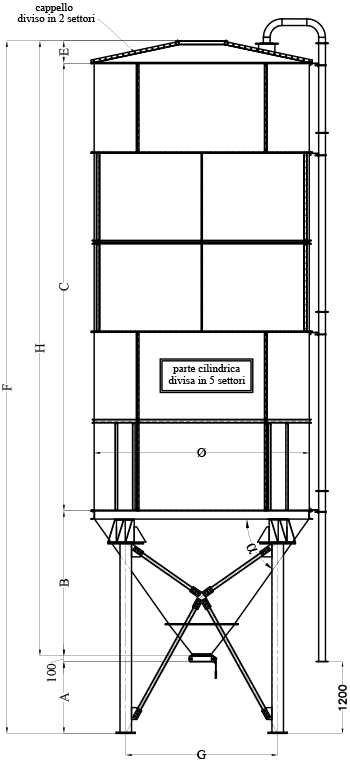

SILOS COMPONIBILI Ø3600

Tipologia conoSilos Componibili inclinazione cono STANDARD α=55°
Codice SCL36-25 SCL36-40 SCL36-55 SCL36-70 SCL36-85 SCL36-100 SCL36-115 SCL36-130 SCL36-145
CAPACITÀ Mc 25 40 55 70 85 100 115 130 145
N.VIROLE 1X1500 ---------- 1X1500 ---------- 1X1500 ---------- 1X1500 ---------- 1X1500
---------- 1X3000 1X3000 2X3000 2X3000 3X3000 3X3000 4X3000 4X3000
Piastra fondaz. S=0 A A A A A B B B C
Piastra fondaz. S=9 A A A B B B C C C
Ø 3600 3600 3600 3600 3600 3600 3600 3600 3600
A 1000 1000 1000 1000 1000 1000 1000 1000 1000
B 2430 2430 2430 2430 2430 2430 2430 2430 2430
C 1500 3000 4500 6000 7500 9000 10500 12000 13500
E 370 370 370 370 370 370 370 370 370
H 4300 5800 7300 8800 10300 11800 13300 14800 16300
F 5400 6900 8400 9900 11400 12900 13400 15900 17400
G 2543 2543 2543 2543 2543 2543 2543 2543 2543
